اندازه گیری دقیق ابعاد یک کانکتور T هیدرولیک برای اطمینان از تناسب، عملکرد و ایمنی مناسب در سیستم های هیدرولیک بسیار مهم است. به عنوان تامین کننده اتصالات هیدرولیک T، اهمیت اندازه گیری های دقیق و تاثیر آنها بر عملکرد کلی کاربردهای هیدرولیک را درک می کنم. در این پست وبلاگ، نکات و تکنیک های ضروری را در مورد نحوه اندازه گیری دقیق ابعاد کانکتور T هیدرولیک به اشتراک خواهم گذاشت.
درک اهمیت اندازه گیری های دقیق
قبل از پرداختن به فرآیند اندازه گیری، مهم است که بدانیم چرا اندازه گیری های دقیق بسیار حیاتی هستند. سیستم های هیدرولیک تحت فشار بالا کار می کنند و هرگونه انحراف جزئی در ابعاد یک کانکتور T می تواند منجر به نشتی، کاهش راندمان و حتی خرابی سیستم شود. اتصال نامناسب T می تواند باعث خروج سیال شود و در نتیجه باعث کاهش فشار و آسیب احتمالی به سایر اجزای سیستم شود. علاوه بر این، اندازه گیری های نادرست می تواند منجر به مشکلات سازگاری شود و اتصال کانکتور T به سایر اجزای هیدرولیک را دشوار می کند.
ابزارهای مورد نیاز برای اندازه گیری کانکتورهای هیدرولیک T
برای اندازه گیری دقیق ابعاد کانکتور T هیدرولیک، به چند ابزار ضروری نیاز دارید. این موارد عبارتند از:
- کولیس ورنیه:کولیس ورنیه یک ابزار اندازه گیری دقیق است که می تواند ابعاد داخلی و خارجی را با دقت بالایی اندازه گیری کند. این شامل یک مقیاس اصلی و یک مقیاس ورنیه کشویی است که امکان خواندن دقیق تا 0.02 میلی متر یا 0.001 اینچ را فراهم می کند.
- میکرومتر:میکرومتر یکی دیگر از ابزارهای اندازه گیری دقیق است که معمولاً برای اندازه گیری ابعاد کوچک با دقت بالا استفاده می شود. به ویژه برای اندازه گیری ضخامت دیوارها و قطر سوراخ های کوچک مفید است.
- عمق سنج:برای اندازه گیری عمق سوراخ ها، شکاف ها و فرورفتگی ها از عمق سنج استفاده می شود. این شامل یک پایه و یک میله اندازه گیری است که می تواند برای اندازه گیری عمق ویژگی تنظیم شود.
- گیج نخ:برای اندازه گیری گام و قطر رزوه ها از رزوه سنج استفاده می شود. برای اطمینان از مطابقت رزوه های روی کانکتور T با رزوه های سایر اجزای سیستم هیدرولیک ضروری است.
اندازه گیری ابعاد خارجی کانکتور T هیدرولیک
اولین قدم در اندازه گیری ابعاد کانکتور T هیدرولیک، اندازه گیری ابعاد خارجی آن است. این شامل طول، عرض و ارتفاع کلی کانکتور و همچنین قطر پورت ها می شود.
- طول کلی:برای اندازهگیری طول کلی کانکتور T، کولیس ورنیه را در طولانیترین بعد کانکتور قرار دهید و اندازهگیری کنید. اطمینان حاصل کنید که از انتهای یک پورت تا انتهای پورت مقابل اندازه گیری کنید.
- عرض و ارتفاع:برای اندازه گیری عرض و ارتفاع کانکتور T، کولیس ورنیه را به ترتیب در عرض ترین و بلندترین ابعاد کانکتور قرار دهید. قرائت را برای هر دو بعد بگیرید و آنها را ثبت کنید.
- قطر بندر:برای اندازه گیری قطر پورت ها از میکرومتر یا کولیس ورنیه استفاده کنید. ابزار اندازه گیری را در سراسر دهانه درگاه قرار دهید و یک عدد را مطالعه کنید. اطمینان حاصل کنید که قطر داخلی پورت را اندازه گیری کنید، زیرا این ابعادی است که سازگاری کانکتور با سایر اجزای هیدرولیک را تعیین می کند.
اندازه گیری ابعاد داخلی کانکتور T هیدرولیک
علاوه بر اندازه گیری ابعاد خارجی، اندازه گیری ابعاد داخلی کانکتور T نیز مهم است. این شامل قطر سوراخ و عمق پورت ها می شود.
- قطر سوراخ:برای اندازه گیری قطر سوراخ، از یک میکرومتر یا کولیس ورنیه استفاده کنید. ابزار اندازه گیری را در سوراخ کانکتور قرار دهید و یک عدد را مطالعه کنید. اطمینان حاصل کنید که قطر داخلی سوراخ را اندازه گیری کنید، زیرا این بعد است که ظرفیت جریان کانکتور را تعیین می کند.
- عمق بندر:برای اندازه گیری عمق پورت ها از عمق سنج استفاده کنید. عمق سنج را در درگاه قرار دهید و آن را تنظیم کنید تا به پایین درگاه برسد. مطالعه کنید و آن را ضبط کنید.
اندازه گیری ابعاد رزوه کانکتور T هیدرولیک
اگر کانکتور T دارای پورت های رزوه ای است، اندازه گیری ابعاد رزوه برای اطمینان از سازگاری با سایر اجزای هیدرولیک مهم است. برای اندازه گیری ابعاد نخ، از گیج نخ استفاده کنید.
- زیر و بم:برای اندازه گیری گام نخ ها، گیج رزوه را روی رزوه های درگاه قرار دهید و دندانه های گیج را با نخ ها مطابقت دهید. گام فاصله بین دو نخ مجاور است و معمولاً بر حسب میلی متر یا اینچ اندازه گیری می شود.
- قطر:برای اندازه گیری قطر نخ ها از میکرومتر یا کولیس ورنیه استفاده کنید. ابزار اندازه گیری را در سراسر رشته های پورت قرار دهید و یک قرائت کنید. اطمینان حاصل کنید که قطر اصلی رزوه ها را اندازه گیری کنید، زیرا این بعد است که سازگاری کانکتور با سایر اجزای هیدرولیک را تعیین می کند.
نکاتی برای اندازه گیری دقیق
برای اطمینان از اندازه گیری دقیق، رعایت نکات زیر ضروری است:
- کانکتور را تمیز کنید:قبل از اندازه گیری ابعاد کانکتور T، مطمئن شوید که آن را به طور کامل تمیز کنید تا هرگونه کثیفی، زباله یا روغن پاک شود. این اطمینان حاصل می کند که ابزار اندازه گیری می تواند تماس دقیقی با سطح کانکتور برقرار کند.
- از ابزار مناسب استفاده کنید:مطمئن شوید که از ابزار اندازه گیری مناسب برای کار استفاده می کنید. ابزارهای مختلفی برای اندازه گیری ابعاد مختلف طراحی شده اند و استفاده از ابزار نادرست می تواند منجر به خوانش نادرست شود.
- خواندن چندگانه:برای اطمینان از دقت، از هر بعد چند بار قرائت کنید و میانگین را محاسبه کنید. این به حذف هرگونه خطا یا ناهماهنگی در اندازه گیری ها کمک می کند.
- بررسی سایش و آسیب:قبل از استفاده از ابزارهای اندازه گیری، آنها را از نظر سایش و آسیب بررسی کنید. ابزارهای فرسوده یا آسیب دیده می توانند منجر به خوانش نادرست شوند، بنابراین در صورت لزوم تعویض آنها ضروری است.
نتیجه گیری
اندازه گیری دقیق ابعاد یک کانکتور T هیدرولیک برای اطمینان از تناسب، عملکرد و ایمنی مناسب در سیستم های هیدرولیک ضروری است. با پیروی از نکات و تکنیک های ذکر شده در این پست وبلاگ، می توانید ابعاد کانکتور T هیدرولیک را به طور دقیق اندازه گیری کنید و اطمینان حاصل کنید که الزامات برنامه هیدرولیک شما را برآورده می کند.

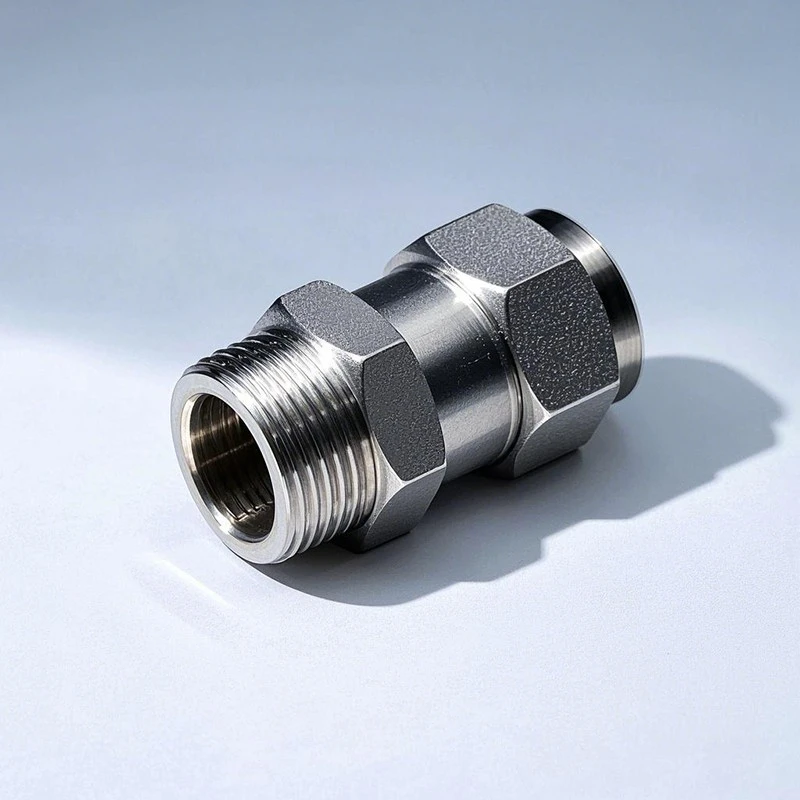

اگر در بازار کانکتورهای هیدرولیک T با کیفیت بالا هستید،کوپلر سریع شیلنگ هیدرولیک،کوپلینگ زن هیدرولیک نر، یااتصال لوله شیلنگ فشار قوی، لطفا با ما تماس بگیرید. ما یک تامین کننده پیشرو در قطعات هیدرولیک هستیم و می توانیم محصولات و خدماتی را که برای عملکرد روان سیستم های هیدرولیک خود نیاز دارید به شما ارائه دهیم.
مراجع
- ASME B1.1-2019، رزوههای پیچ اینچ یکپارچه (فرمهای نخ UN و UNR)
- ISO 228-1:2019، رزوه های لوله که در آن اتصالات محکم فشار روی رزوه ها ایجاد نمی شود - قسمت 1: ابعاد، تحمل ها و تعیین
- DIN 2353-1:2019، قدرت سیال هیدرولیک -- اتصالات -- اتصالات مخروطی 24 درجه -- قسمت 1: الزامات و ابعاد عمومی
